Toma de Muestras con Análisis de Aceite Transformador Cromatográfico
Toma de Muestras con Análisis de Aceite Transformador Cromatográfico
Subtotal
$862.500No se pudo cargar la disponibilidad de recogida
Descripción
Descripción

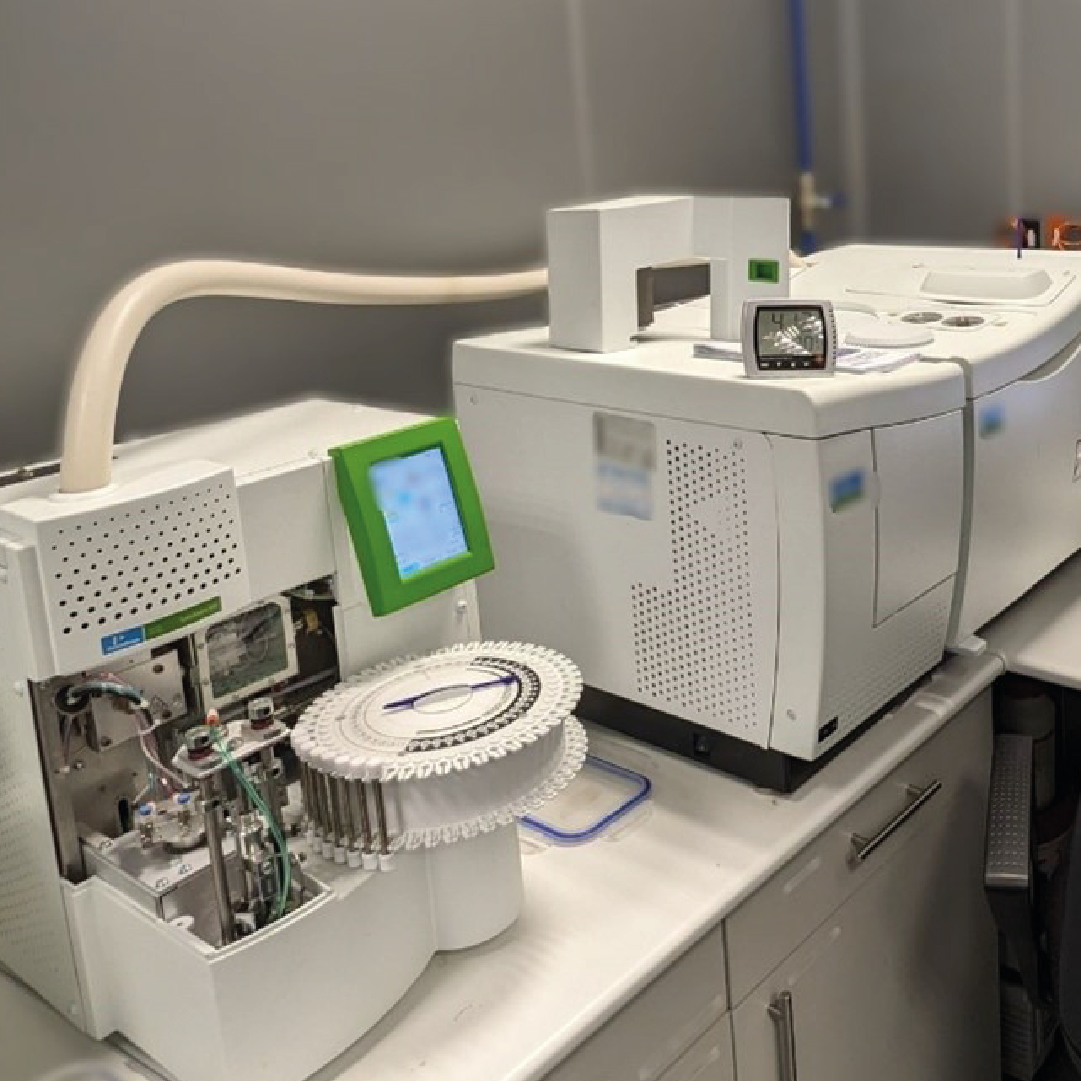

Análisis de Aceite Dieléctrico – Cromatografía de Gases Disueltos (DGA)
El análisis cromatográfico de gases disueltos (DGA) en aceite dieléctrico permite evaluar el estado interno de transformadores mediante la detección de gases producidos por fallas eléctricas o térmicas. Este método es uno de los más efectivos para la diagnosis temprana de fallas, y su interpretación se realiza conforme a la norma IEEE C57.104.
Conexiones aplicables
| Equipo / Componente | Ensayo aplicado |
|---|---|
| Transformadores de potencia y distribución | Toma de muestra de aceite para análisis cromatográfico de gases disueltos. |
Descripción técnica
- Detección de gases: H₂, CH₄, C₂H₂, C₂H₄, C₂H₆, CO, CO₂.
- Identificación de tipo de falla mediante patrones de gases:
- Falla térmica: generación de CH₄, C₂H₆, C₂H₄.
- Falla eléctrica: presencia elevada de H₂.
- Descargas parciales / corona: H₂ y trazas de CH₄.
- Arco interno: C₂H₂ elevado.
- Interpretación conforme a la norma IEEE C57.104.
Criterios de evaluación
- Concentraciones de gases disueltos se interpretan según límites de alerta establecidos en IEEE C57.104.
- La tendencia y evolución de los gases a lo largo del tiempo es clave para un diagnóstico confiable.
¿Qué permite detectar este análisis?
- Fallas térmicas en devanados y conexiones.
- Descargas parciales (corona) en el sistema de aislamiento.
- Arcos internos en conductores o puntos de conexión.
- Oxidación y degradación del aceite y materiales aislantes.
Normas técnicas aplicables
- ASTM D3612: Métodos de análisis cromatográfico de gases disueltos en aceites aislantes.
- IEC 60567: Guía para muestreo y análisis de gases disueltos en aceites de transformadores.
- IEEE C57.104: Guía para interpretación de análisis de gases disueltos en aceite de transformadores.
El análisis DGA es una de las herramientas más poderosas para la detección temprana de fallas en transformadores, permitiendo planificar mantenimientos y prevenir fallas catastróficas.
