Análisis Integral de Aceite Dieléctrico
El análisis integral de aceite dieléctrico permite evaluar el estado interno de transformadores mediante tres enfoques complementarios: análisis físico-químico, cromatografía de gases disueltos (DGA) y determinación de furanos. En conjunto, ofrecen un diagnóstico preciso del estado del aislamiento líquido y sólido.
Conexiones aplicables
| Equipo / Componente | Ensayo aplicado |
|---|---|
| Transformadores de potencia y distribución | Toma de muestras de aceite dieléctrico para análisis integral (Físico-Químico, DGA y Furanos). |
Descripción técnica
1. Análisis Físico-Químico
- Contenido de agua (ASTM D1533).
- Índice de acidez (ASTM D974 / D664).
- Color (ASTM D1500).
- Tensión interfacial (ASTM D971).
- Sedimentos y oxidación (ASTM D1524).
Estos parámetros permiten identificar envejecimiento, contaminación, oxidación y pérdida de propiedades dieléctricas.

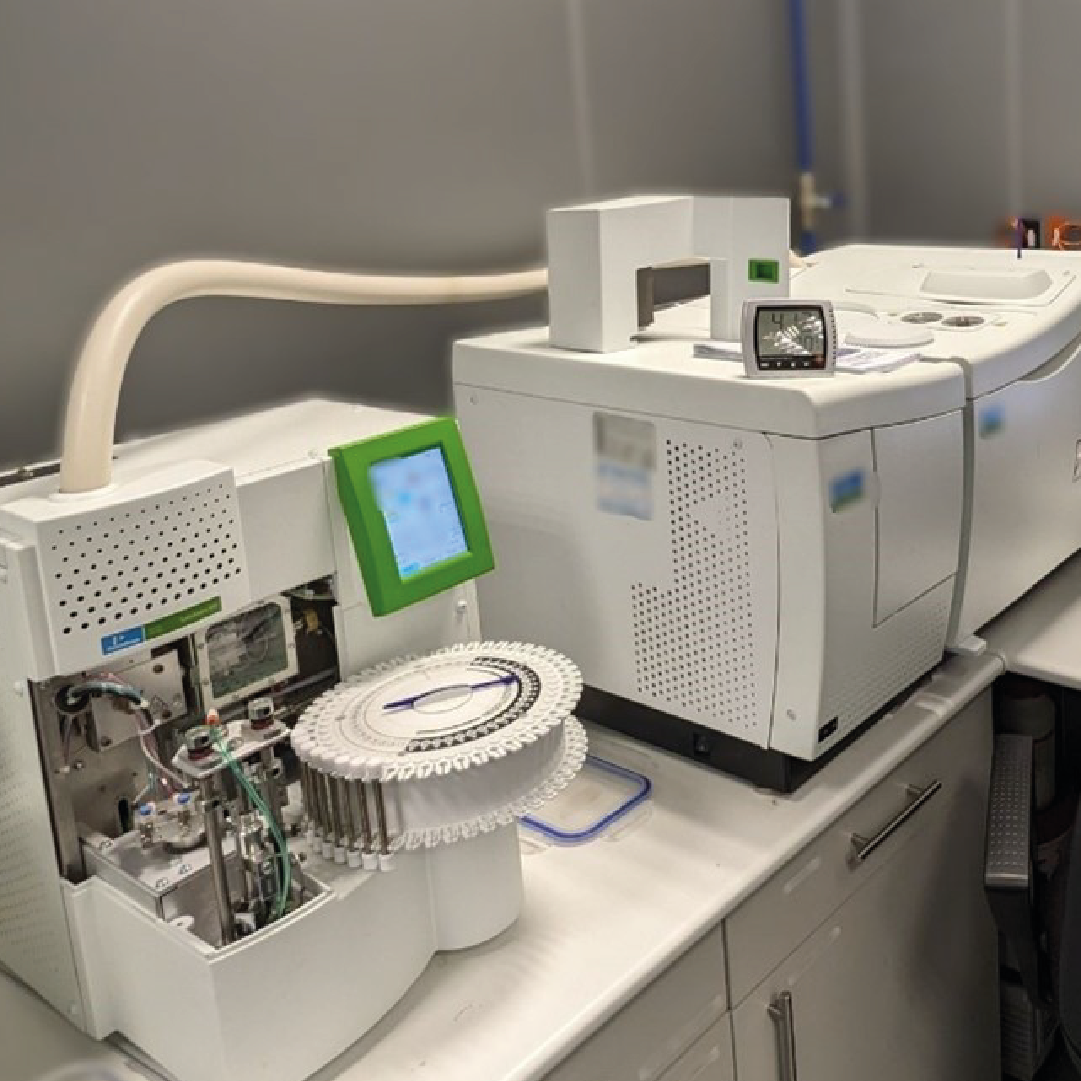

2. Análisis Cromatográfico de Gases Disueltos (DGA)
- Detección de gases: H₂, CH₄, C₂H₂, C₂H₄, C₂H₆, CO, CO₂.
- Identificación de tipos de falla:
- Térmica.
- Eléctrica.
- Corona (descargas parciales).
- Arco interno.
- Interpretación conforme a IEEE C57.104.
3. Análisis de Furanos (ASTM D5837)
- Detección de compuestos: 2-furfural, 2-acetylfuran, 5-methyl-2-furfural, entre otros.
- Indica el grado de degradación del papel aislante (celulosa).
- Método de ensayo: cromatografía líquida (HPLC).
Valores típicos de referencia:
- < 0.1 ppm → Estado normal.
- 0.1 – 1 ppm → Degradación incipiente.
- > 1 ppm → Degradación avanzada del aislamiento sólido.
Criterios de evaluación
- Índice de acidez: ≤ 0.3 mg KOH/g → aceptable.
- Contenido de agua: ≤ 35 ppm → óptimo.
- Tensión interfacial: ≥ 25 mN/m → buen estado.
- Gases disueltos: según límites de alerta IEEE C57.104.
- Furanos: según ASTM D5837 y la evolución histórica del equipo.
¿Qué permite detectar este análisis?
- Contaminación, oxidación y envejecimiento del aceite dieléctrico.
- Presencia de humedad que compromete la rigidez dieléctrica.
- Tipos de falla interna: térmica, corona o arco eléctrico.
- Degradación del aislamiento sólido (papel/celulosa).
- Riesgos incipientes que pueden derivar en fallas críticas de transformadores.
Normas técnicas aplicables
- ASTM D1533: Contenido de agua en aceites aislantes.
- ASTM D974 / D664: Índice de acidez.
- ASTM D1500: Color.
- ASTM D971: Tensión interfacial.
- ASTM D1524: Sedimentos y oxidación.
- ASTM D3612: Cromatografía de gases disueltos.
- IEC 60567: Guía para análisis de gases disueltos en aceite de transformadores.
- IEEE C57.104: Interpretación de DGA.
- ASTM D5837: Determinación de furanos por HPLC.
- IEC 60422: Mantenimiento de aceites en servicio.
El análisis integral de aceite dieléctrico (Físico-Químico + DGA + Furanos) es la técnica más completa para diagnosticar el estado de transformadores, permitiendo anticipar fallas y prolongar su vida útil.
